高压断路器属于电力系统核心开关器件，兼具电路通断控制与故障保护双重功能，电网能否安全可靠供电，很大程度取决于断路器的运行状态。断路器投入长期运行后，其传动机械结构、弹性承压构件以及电气接触组件都会出现性能衰减问题，设备整体可靠程度随之下降，衍生出多种设备缺陷，直接干扰电网平稳运行。 变电站内10kV、35kV中置柜断路器是配网运行的核心载体，承担着至关重要的运维作用。根据GB3906相关规范要求，梅花型静触头的标准有效插接深度为34±2毫米。若插接深度不足32毫米，动静触头之间的有效接触区域会急剧缩小，接触电阻随之大幅上升，触头持续高温发热；长此以往触头表面银镀层会氧化脱落，触指也会被高温烧蚀变形。与此同时配套弹簧压缩量达不到标准，单根触指夹持力不足20N，触头接触状态不稳定，在设备震动、短路电动力冲击下极易出现触头分离现象，进而生成高温电弧，造成线路断电，极端情况下还会引发开关柜起火事故。 反之，若插接深度超过36毫米，触指将承受过度挤压，内部弹簧长期处于超极限压缩工况，极易出现金属疲劳断裂；另外手车插拔阻力会显著增大，出现推拉卡顿，造成触指形变、银镀层磨损脱落，触头接触性能彻底受损，严重时断路器无法完成正常分、合闸操作。 这类隐患持续累积会持续加剧触头发热，最终造成触头烧毁，诱发电力安全事故。但只采用温度监测这单一检测方式，难以排查出开关设备故障背后的根本诱因。

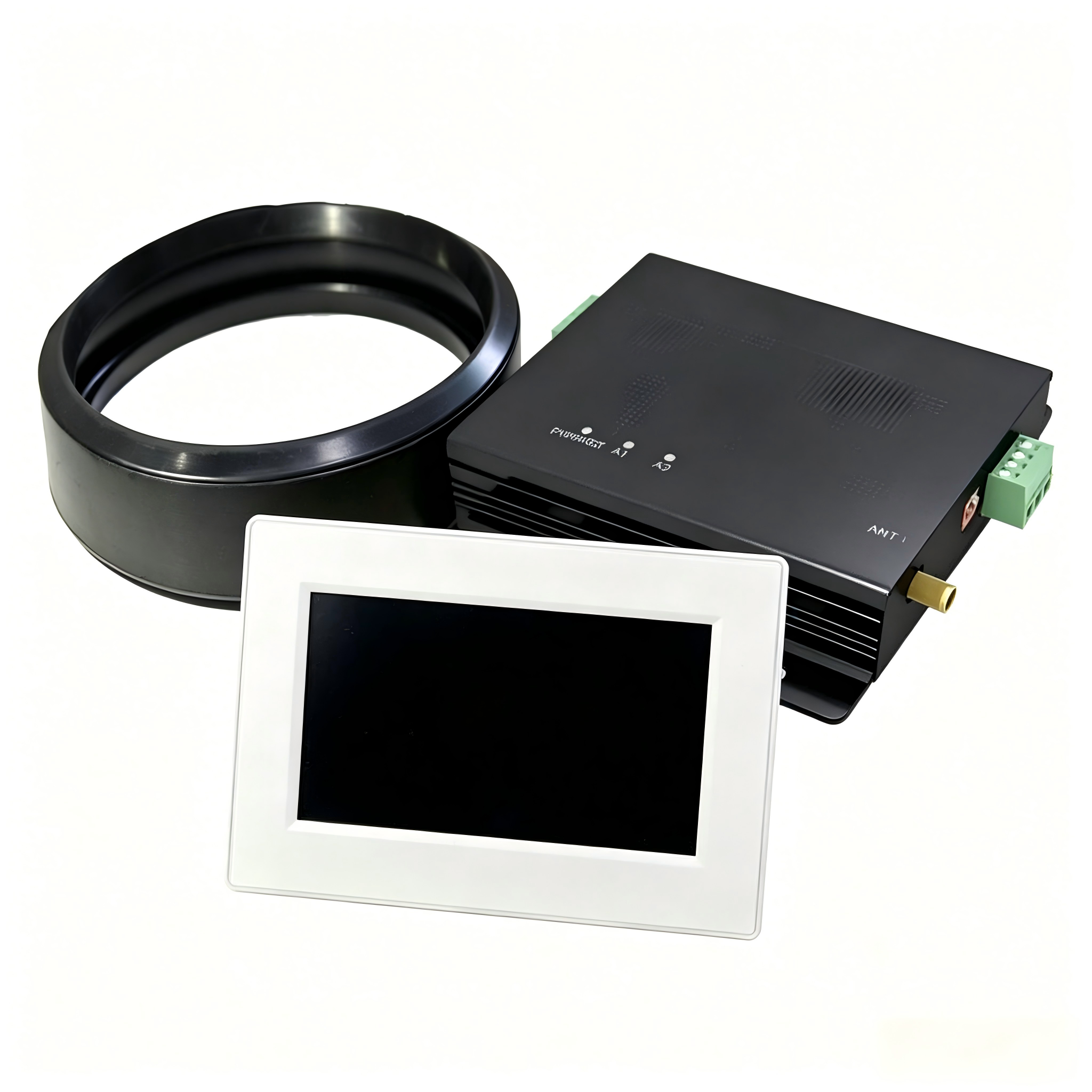

该监测系统为集成化高新电力监测设备，融合高精度传感、脉冲电流局部放电检测、数字图像识别、无线数据传输、低功耗硬件、电磁抗干扰、智能自动控制等多项前沿技术。设备将触头温度、触指夹紧力、触头插入深度、局部放电四大监测模块整合为一体，依靠稳定无线通信完成数据远程传输，针对开关柜梅花触头开展温度、夹持力、插接深度、局部放电多维度全天候在线监测。系统搭载可视化人机操作界面，具备超限阈值告警、运行曲线分析、历史数据检索统计、自动报表生成管理等配套功能，部署方式灵活，既支持单站点本地独立工作，也可接入平台实现多设备组网联动监测。

各监测功能说明

触指夹紧力监测

全天 24 小时持续采集弹簧弹力与触头夹持力数据，实时判断弹簧疲劳损耗程度，提前预警弹簧变形、断裂风险，保障触头夹持力度始终符合标准。

触头温度在线监测

不间断实时采集动静触头接触位置的温升数据，全天候跟踪触头发热异常情况。

触头插接深度监测与承压弹簧防脱落防护

实时反馈动静触头实际咬合接触状态，替代传统凡士林涂抹、人工卡尺测量等操作繁琐、测量精度差的老旧检测方式；同时配套前端受力弹簧防脱落防护结构，即便弹簧出现断裂，断裂碎屑也不会掉落至触头盒内部，杜绝由此引发的开关柜爆炸类重大安全事故。

脉冲电流法局部放电监测

基于脉冲电流检测原理，对开关柜局部放电现象进行实时在线侦测。
