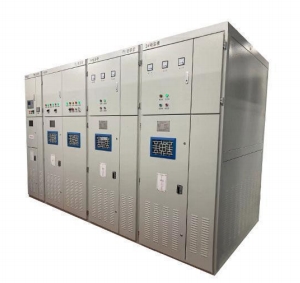

1、产品概述

 高压 SETSC 是一种用于高压电力系统中的无功补偿装置，主要通过晶闸管来控制电容器组的投入和切除，从而实现对无功功率的快速调节。高压SETSC是高压HVC的一种产品升级，在高压SETSC 装置中，晶闸管作为无触点开关。当系统需要无功补偿（感性无功功率过大，功率因数较低的情况）时，在适当的时刻触发晶闸管，使电容器组接入电网。当系统无功需求减少或者电网电压等条件发生变化不需要补偿时，通过关断晶闸管，将电容器组从电网中切除。通过精确控制晶闸管的触发时刻，可以实现电容器的 “零电压投入”，即让电容器在电网电压瞬时值为零时投入运行，这样可以避免电容器投入瞬间产生的涌流，减小对电网和电容器自身的冲击。

2、主要组成部分

1. 晶闸管阀：这是 SETSC 装置的关键部件，它负责控制电容器组的通断。晶闸管阀能够快速、准确地响应控制信号，实现电容器组的适时投入和切除。而且晶闸管具有良好的电气性能，如能够承受高电压和大电流，使得 TSC 装置可以应用于高压电力系统。

2. 电容器组：是提供容性无功功率的元件。电容器组的容量根据实际需要补偿的无功功率大小来设计和配置。在高压 SETSC 中，电容器通常采用高压电容器，并且可能会由多个电容器单元串联和 / 或并联组成，以满足系统的电压等级和无功补偿容量要求。

3. 电抗器：。电抗器的主要作用是限制电容器投入时的涌流，同时它还可以对电网中的谐波进行一定程度的滤波。例如，当电网中存在一定频率的谐波时，电抗器与电容器组成的 LC 回路可以对这些谐波产生滤波效果，防止谐波放大等问题。

4. 控制器：它是整个 SETSC 装置的大脑。控制器根据电网的实时参数，如电压、电流、功率因数等信息，通过预设的控制算法来判断何时需要投入或切除电容器组，以及如何控制晶闸管的触发。控制器还可以与上位机通信，实现远程监控和集中控制等功能。

3、产品特点

1. 响应速度较快：与传统的机械开关投切电容器方式相比，SETSC 利用晶闸管的快速导通特性，能够在较短的时间内完成电容器组的投入和切除，从而快速地对电网无功功率变化做出响应。

2. 无机械磨损：由于采用晶闸管作为开关元件，避免了机械开关在频繁操作过程中的机械磨损和电弧问题。这使得 TSC 装置的使用寿命相对较长，维护成本较低。

3. 补偿精度较高：通过合理设计电容器组的容量和晶闸管的控制策略，可以实现较为精确的无功补偿。能够将功率因数控制在一个较高的水平，减少无功功率在电网中的流动，降低电网损耗。

4. 能抑制谐波放大：当与电抗器配合使用时，对电网中的谐波有一定的抑制作用。这是因为 LC 回路的谐振特性可以吸收或衰减特定频率的谐波，防止因电容器投入而导致的谐波放大，有助于改善电网的电能质量。

4、技术参数

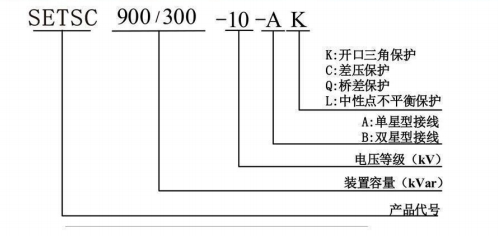

5、产品命名
